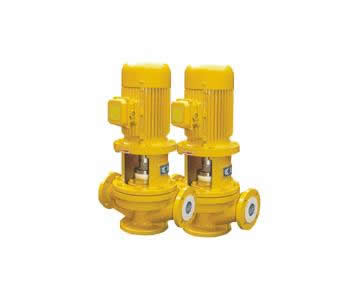

IGF型衬氟管道泵

氟 塑料是当今世界优秀的耐腐蚀材料,我单位选用该材料生产的耐腐蚀管道泵IGF型衬氟管道泵。

全国咨询热线:

0577-67983721

立即采购

  • 产品详细

产品概述

      氟塑料是当今世界优秀的耐腐蚀材料,扬子江泵业选用该材料生产的IGF型衬氟管道泵。配合国内优秀水力模型和采用IS型离心泵之性能参数,在一般立式泵的基础 上进行巧妙组合设计而成。该产品具有特强的耐腐蚀性能,可替代316L不锈钢、钛合金等贵金属,而且高笑节能、噪音低、性能可靠等优点。

产品特点

1、泵为立式结构,进出口口径相同,且位于同一中心线上,如加上防护罩则可置于户外使用。

2、叶轮直接安在电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡,振动噪音很低。

3、轴封采用普通型和耐颗粒型的机械密封和机械密封组合,耐磨耐腐,能有效地增长机械密封的使用寿命。

4、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

使用范围

IGF型衬氟管道泵适用于-85℃~+200℃温度的条件下,长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门.

性能参数

流量(Q)2.5-400m3/h

扬程(H)15-80m

工作压力(P)2.5MPa

设计特点

(1)泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩可置于户外使用。

(2)叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。

(3)轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。

(4)安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。

(5)可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

(6)可根据管路布置的要求采用泵的竖式和横式安装。

性能参数

型    号 流 量 扬 程 转   速 功率
m3/h m r/min KW
GBF25-125
4 20 2900 0.75/1.1
GBF25-125A
3.6 20 2900 0.55/0.75
GBF25-160
4 32 2900 1.5/2.2
GBF25-160A
3.7 32 2900 1.1/1.5
GBF40-125
6.3 20 2900 1.1/1.5
GBF40-125A
5.6 16 2900 0.75/1.1
GBF40-160
6.3 32 2900 2.2/3
GBF40-160A
5.9 28 2900 1.5/2.2
GBF40-200
6.3 50 2900 4/5.5
GBF40-200A
5.9 44 2900 3/4
GBF50-125
12.5 20 2900 1.5/2.2
GBF50-125A
11 16 2900 1.1/1.5
GBF50-160
12.5 32 2900 3/4
GBF50-160A
11.7 28 2900 2.2/3
GBF50-200
12.5 50 2900 5.5/7.5
GBF50-200A
11.7 44 2900 4/5.5
GBF65-125
25 20 2900 3/4
GBF65-125A
22.3 16 2900 2.2/3
GBF65-160
25 32 2900 4/5.5
GBF65-160A
23.4 28 2900 4/5.5
GBF65-200
25 50 2900 7.5/11
GBF65-200A
23.5 44 2900 7.5/11
GBF80-125
50 20 2900 5.5/7.5
GBF80-125A
45 16 2900 4/5.5
GBF80-160
50 32 2900 7.5/11
GBF80-160A
46.7 28 2900 7.5/11
GBF80-200
50 50 2900 15/18.5
GBF80-200A
47 44 2900 11/15
GBF100-125
100 20 2900 11/15
GBF100-125A
89 16 2900 7.5/11
GBF100-160
100 32 2900 15/18.5
GBF100-160A
93.5 28 2900 11/15
GBF100-200
100 50 2900 22/30
GBF100-200A
93.5 44 2900 18.5/22
GBF125-125
160 20 2900 15/18.5
GBF125-125A
143 16 2900 11/15
GBF125-160
160 32 2900 22/30
GBF125-160A
150 28 2900 18.5/22
GBF150-125
160 20 2900 15/18.5
GBF150-125A
150 16 2900 11/15
GBF150-160
160 32 2900 22/30
GBF150-160A
150 28 2900 18.5/22



型号 流量
m3/h
扬程
m
效率
%
转速
r/min
口径
mm
电机功率
KW
25IGF-2.5-15 2.5 15 34 2900 25 0.75
32IGF5-20 5 20 44 2900 32 0.75
40IGF6-20 6 20 46 2900 40 0.75
40IGF9-30 9 30 40 2900 40 2.2
40IGF15-50 15 50 46 2900 40 4
50IGF10-15 10 15 57 2900 50 0.75
50IGF15-30 15 30 51 2900 50 2.2
50IGF20-50 20 50 58 2900 50 4
65IGF30-15 30 15 66 2900 65 2.2
65IGF30-27 30 27 60 2900 65 5.5
65IGF30-50 30 50 54 2900 65 7.5
80IGF35-20 35 20 67 2900 80 4
80IGF45-50 45 50 66 2900 80 15
80IGF50-30 50 30 71 2900 80 7.5
80IGF50-80 50 80 59 2900 80 22
100IGF40-18 40 18 35 2900 100 4
100IGF45-50 45 50 46 2900 100 15
100IGF50-30 50 30 47 2900 100 7.5
125IGF80-18 80 18 68 1450 125 7.5
150IGF100-15 100 15 77 1450 150 7.5
150IGF140-26 140 26 73 1450 150 18.5
150IGF160-50 160 50 68 1450 150 37
200IGF200-20 200 20 79 1450 200 18.5
200IGF400-20 400 20 80 1450 200 30
