无负压变频供水设备

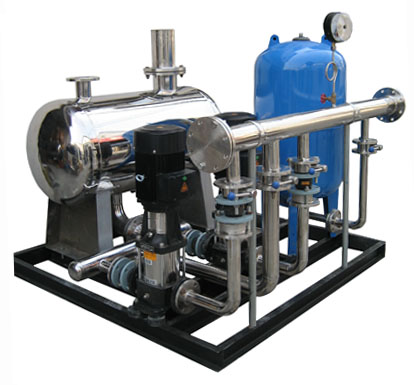

无负压供水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成,适用于一切需要增高水压、恒定流量的给水系统。

全国咨询热线:

0577-67983721

立即采购

  • 产品详细

无负压变频恒压供水设备是一种新型的清洁卫生、高效节能的供水设备,也被业界称为管网叠压供水设备。该设备为全封闭式结构,不需要建造任何形式的水池,避免了供水二次污染。直接将食品卫生等级的不锈钢稳流调节罐作为进水储水缓冲装置直接与自来水管道相连,充分利用自来水管网原有压力能源,在同样供水需求的情况下,无负压变频供水可选择功率较小的水泵及控制设备。同时在夜间小流量用水情况下利用市政供水水压直接供水而无需启动水泵。相比传统带水池的供水设备,该设备节约了大量的电能和设备投资,其节能效果可高达50%以上。运行过程中,稳流调节罐配备的真空消除器可自动消除设备运行过程中对管网所产生的负压,保证了正常供水的同时设备不会对市政管网其他用户造成影响。无负压变频供水是目前高效节能的供水设备,特别适合城镇自来供应较为稳定和充足的场合使用。

性能特点

1、设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合,使供水设备与市政供水管网直接串联,实现稳压、节能、卫生、安全可靠、无负压、不用建水池或水箱。

2、压力恒定。采用优质变频器和微处理器对系统时时作动态调整,将压力精度控制在±0.01Pa范围内。

3、清洁无污染:设备为全密封机构,系统不会进入粉尘及其他杂质。无蓄水设施,有效的避免了藻类滋生导致水源二次污染。供水符合国家卫生标准。

4、运行可靠。核心部件采用国际知名品牌配件,有效降低了设备故障率。且当一台泵出现故障无法运行时,系统自动屏蔽故障泵启动备用泵运行。

5、自动化程度高,操作简单。设备通电初始化后机组全自动运行,停电恢复供电后自动开始工作。工作泵、备用泵切换全自动处理,出现故障及时发出声光报警,通过面板显示用户可直观快捷地找出故障原因。

6、控制功能齐全。如果是多台泵机组,启动方式采用循环软启动,减少了直接启动时对电网的冲击和干扰,并使各台遵循先开先停、先停先开的原则选择性的工作,从而延长泵组寿命。通过系统内部时钟,还可设置定时开关机功能,用于定时供水(如办公区)。

7、停电或系统故障时可继续供水。该设备直接和市政自来水管网连接,保持了管网原有压力,因此,停电或系统故障时,设备可通过旁通管道自动切换由市政管网直接供水,但压力有限,只能对低楼层住户供水。

8、投资节约。无需修水池或水箱,节省了场地;充分利用了自来水管网原有压力,设备选型功率相对较小,节省了设备投资和后续运行电力投资;水质无污染,无需净化设备和消毒设备。

9、环保节能。选用高效率轻型立式多级不锈钢水泵作为加压设备,按所需要的水量自动提高或减少水泵转速及控制水泵运行台数,并充分利用自来水原有压力,节能高达50%—90%以上。

10、更加节水。没有水池的渗、冒、漏和跑水现象,节水高达13%。同时节省了后期清理水池用水。

11、保护功能齐全。具有过载、过流、短路、缺相、超压、欠压及缺水等保护功能。

12、安装方便。装好水池及接口后,设备成套出厂后送到现场连接进水管和固定好地脚螺钉后便可运行。

应用场合

为保证设备有效使用,一般要求市政供水管网水压不低于0.12MPa,并能满足用水单位每小时大用水量。若二者差距较小时,可依靠稳流调节罐来维持。若自来水量不足或者经常停水,则建议慎重考虑使用无负压供水设备。推荐满足条件的以下场合使用:

1、各种建筑群,如居民小区、别墅、医院、学校、宾馆、旅馆、酒楼、酒店、体育馆、高尔夫球场、机场、军队、工厂宿舍等场合日常生活水增压。

2、原有陈旧给水系统(如水池或水塔供水、气压式供水的建筑物等)的升级节能改造。

3、各种冷热水循环系统,如宾馆、酒店、旅馆、学校或工厂宿舍等场合冷热水循环。

4、生产建设,如工厂生产加工、洗涤装置、食品饮料加工、建筑工地等给水增压。

工作原理示意图



性能范围

性能范围

设备
型号
设备
流量
设备
扬程
推荐水泵参数
稳流调节罐
Φ×L(mm)
稳压罐
Φ(mm)
参考
户数
流量
m3 /h
扬程
m
参考
功率
kw
水泵
台数
HDW4-30-2 4 30 2 30 0.55 2 450×800 200 10
HDW4-40-2 40 2 40 0.75 2
HDW4-50-2 50 2 50 1.1 2
HDW4-60-2 60 2 60 1.1 2
HDW4-70-2 70 2 70 1.1 2
HDW4-80-2 80 2 80 1.5 2
HDW8-30-2 8 30 4 30 0.75 2 600×1300 200 15
HDW8-40-2 40 4 40 1.1 2
HDW8-50-2 50 4 50 1.5 2
HDW8-60-2 60 4 60 1.5 2
HDW8-70-2 70 4 70 2.2 2
HDW8-80-2 80 4 80 2.2 2
HDW12-30-2 12 30 6 30 1.5 2


600×1300



450



25
HDW12-40-2 40 6 40 2.2 2
HDW12-50-2 50 6 50 3 2
HDW12-60-2 60 6 60 3 2
HDW12-70-2 70 6 70 4 2
HDW12-80-2 80 6 80 4 2
HDW12-90-2 90 6 90 4 2
HDW12-100-2 100 6 100 5.5 2
HDW12-30-2 16 30 8 30 1.5 2 600×1300 450 45
HDW12-40-2 40 8 40 2.2 2
HDW12-50-2 50 8 50 2.2 2
HDW12-60-2 60 8 60 3 2
HDW12-70-2 70 8 70 3 2
HDW12-80-2 80 8 80 4 2
HDW12-90-2 90 8 90 4 2
HDW24-30-2 20 30 10 30 1.5 2 600×1300 450 70
HDW24-40-2 40 10 40 2.2 2
HDW24-50-2 50 10 50 3 2
HDW24-60-2 60 10 60 3 2
HDW24-70-2 70 10 70 4 2
HDW24-80-2 80 10 80 4 2
HDW24-90-2 90 10 90 4 2
HDW24-30-2
24
30 12 30 2.2 2 600×1300 450 100
HDW24-40-2 40 12 40 3 2
HDW24-50-2 50 12 50 3 2
HDW24-60-2 60 12 60 4 2
HDW24-70-2 70 12 70 5.5 2
HDW24-80-2 80 12 80 5.5 2
HDW24-90-2 90 12 90 5.5 2
HDW28-100-2 100 12 100 7.5 2
HDW32-30-2 32 30 16 30 4 2 600×1300 450 125
HDW32-40-2 40 16 40 5.5 2
HDW32-50-2 50 16 50 7.5 2
HDW32-60-2 60 16 60 7.5 2
HDW32-70-2 70 16 70 11 2
HDW32-80-2 80 16 80 11 2
HDW36-30-2 36 30 18 30 3 2 600×1300 450 150
HDW36-40-2 40 18 40 5.5 2
HDW36-50-2 50 18 50 5.5 2
HDW36-60-2 60 18 60 7.5 2
HDW36-70-2 70 18 70 7.5 2
HDW36-80-2 80 18 80 11 2
HDW40-30-2 40 30 20 30 3 2 600×1300 450 250
HDW40-40-2 40 20 40 5.5 2
HDW40-50-2 50 20 50 5.5 2
HDW40-60-2 60 20 60 7.5 2
HDW40-70-2 70 20 70 7.5 2
HDW40-80-2 80 20 80 11 2
HDW48-40-2 48 40 24 40 5.5 2 600×1300 450 320
HDW48-60-2 60 24 60 7.5 2
HDW48-80-2 80 24 80 11 2
HDW48-100-2 100 24 100 15 2
HDW60-40-2 60 40 30 40 5.5 2 600×1300 450 400
HDW60-60-2 60 30 60 11 2
HDW60-80-2 80 30 80 15 2
HDW60100-2 100 30 100 15 2
HDW64-40-2 64 40 32 40 5.5 2 800×1500 450 450
HDW64-60-2 60 32 60 11 2
HDW64-80-2 80 32 80 15 2
HDW64-100-2 100 32 100 15 2
HDW72-40-2 72 40 36 40 7.5 2 800×1500 550 600
HDW72-60-2 60 36 60 11 2
HDW72-80-2 80 36 80 15 2
HDW72-100-2 100 36 100 15 2
HDW90-40-3 90 40 30 40 5.5 3 800×1500 550 750
HDW90-60-3 60 30 60 11 3
HDW90-80-3 80 30 80 15 3
HDW90-100-3 100 30 100 15 3
HDW150-40-3 120 40 40 40 7.5 3 800×1500 550 1000
HDW150-60-3 60 40 60 11 3
HDW150-80-3 80 40 80 15 3
HDW150-1003 100 40 100 18.5 3



备注: 1、此表参数仅供客户选型参考,具体参数(流量、扬程、稳流罐规格及水泵台数)可根据当地进水管网实际情况及用户用水状况或现场环境另行确定。增压泵可选择符合以上性能参数的所有型号,选择不同类型的增压泵时,设备功率可能会发生变化。

2、本参数表未考虑备用泵,对于重要的供水场合,订货时请增加一台备用泵,以备设备检修或出故障时能正常供水。

3、市政供水较稳定的场合可不配稳压罐,对于压力精度要求高的场合应配稳压罐,配稳压罐时一般需结合稳压泵使用效果更好。

4、直驱式自动真空消除器和液位控制器随稳流调节罐适配。

5、表中参考户数是以一般生活小区用水标准计算的,豪华高级小区、写字楼、商场、宾馆、旅馆、酒店等场合供水量需另行计算。

6、设备安装尺寸不固定,可根据用户泵房的尺寸大小灵活调整不止和安装尺寸。

使用环境要求

环境温度应介于5-50℃之间,相对湿度不大于90%,并无凝露。

周围空气无腐蚀性气体、爆炸性气体、水蒸气、粉尘等污染。

安装场所大海拔高度不高于1500米,高海拔使用应特别指出。

基础砼度不低于150号,安装斜度不超过5°。

设备供货范围

管道从不锈钢稳流调节罐的进水口法兰到水泵出水母管两侧挂法兰止。

水泵电机动力线及与设备控制相关的信号线至控制柜25米以内。

含设备槽钢机架,不包水泥及泥沙基础平台。
