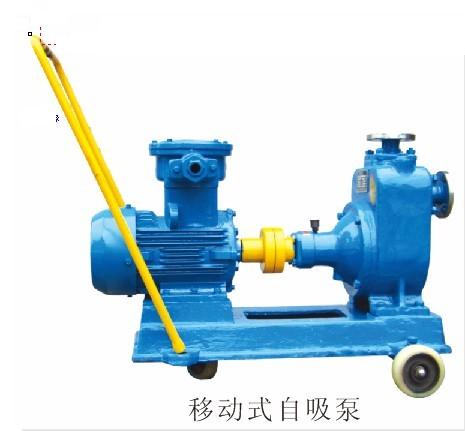

JMZ、FMZ移动不锈钢自吸泵(酒精泵)

JMZ移动式自吸泵采用新型机械密封组装,安全防爆,长年不漏,适合输送-35度+80度的各种酒类、饮料、乳品、药剂、汽油、溶剂油、糖浆等(超过40度吸程将明显降低)。

全国咨询热线:

0577-67983721

立即采购

  • 产品详细

JMZ、FMZ移动式自吸泵产品概述

JMZ不锈钢自吸泵采用新型机械密封组装,安全防爆,长年不漏,适合输送-35度+80度的各种酒类、饮料、乳品、药剂、汽油、溶剂油、糖浆等(超过40度吸程将明显降低)。本泵具有结构紧凑、操作简便、体积小、重量轻、性能稳定、不用底阀、起动时不需引灌等特点,该泵更换3-4个零件后便可用于输送浓浆、酸、碱、盐等液体。此泵性能范围:流量为3m3/h-100m3/h,扬程为18m-14m,口径为25mm-150mm

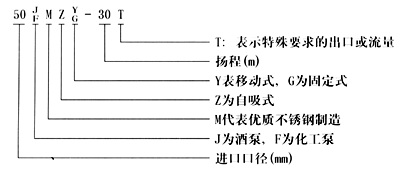

JMZ、FMZ 移动式自吸泵 型号意义

JMZ、FMZ 移动式自吸泵 性能参数

型号

口径(mm

流量(m3/h

扬程(m)

吸程(m)

电机(kw)

转动(r/min)

型号

进口

出口

25JMZ-22

25

25

3

22

5

1.1

2900

25JMZ-22

25JMZ-30

25

25

3

30

6

1.5

2900

25JMZ-30

40JMZ-22

40

25

6

22

5

1.5

2900

40JMZ-22

40JMZ-30

40

25

6

30

6

2.2

2900

40JMZ-30

40JMZ-40

40

25

6

40

6

3

2900

40JMZ-40

50JMZ-22

50

40

12

22

5

2.2

2900

50JMZ-22

50JMZ-30T

50

50

20

30

6

4

2900

50JMZ-30T

50JMZ-40

50

40

12

40

6

4

2900

50JMZ-40

65JMZ-22

65

50

24

22

5

4

2900

65JMZ-22

65JMZ-30T

65

65

30

30

6

5.5

2900

65JMZ-30T

80JMZ-22

80

65

48

22

5

7.5

2900

80JMZ-22

80JMZ-30

80

65

48

30

5

7.5

2900

80JMZ-30

1250JMZ-18

1250

100

100

180

5

15

2900

1250JMZ

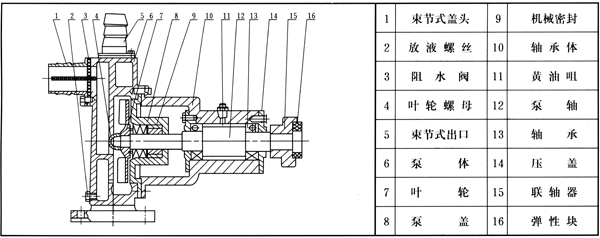

JMZ、FMZ 移动式自吸泵 结构图

JMZ、FMZ 移动式自吸泵 安装尺寸

型号

配套电机KW

L

L1

L2

L3

L4

B

B1

B2

B3

H

H1

H2

H3

D1

D2

D3

D4

n×ø d

d1

d2

n

ø

数量

ø

数量

ø

25JMZ-22

1.1

670

400

115

265

110

260

215

215

150

110

234

120

200

100

75

100

75

4

12

4

12

4

12

25JMZ-30

1.5

700

430

130

264

107

280

240

240

155

130

282

107

210

100

75

100

75

4

14

4

12

4

12

40JMZ-22

1.5

720

430

140

273

118

280

240

240

155

130

265

124

225

130

100

100

75

4

14

4

14

4

12

40JMZ-30

2.2

730

430

132

268

113

280

240

240

155

130

280

123

237

130

100

100

75

4

14

4

14

4

12

40JMZ-40

3

820

500

128

320

120

330

290

240

180

132

305

127

250

130

100

100

75

4

14

4

14

4

12

50JMZ-22

2.2

760

430

151

282

127

280

240

240

155

130

280

143

232

140

110

130

100

4

14

4

14

4

14

50JMZ-30T

4

860

510

138

315

135

330

290

290

190

132

283

135

228

140

110

140

110

4

14

4

14

4

14

50JMZ40

4

860

510

140

316

119

335

290

290

190

132

321

135

262

140

110

130

100

4

14

4

14

4

14

65JMZ22

4

875

510

163

335

135

360

290

290

190

132

305

148

250

160

130

140

110

4

14

4

14

4

14

65JMZ30T

5.5

980

620

150

356

138

380

320

320

210

132

310

153

252

160

130

160

130

4

14

4

14

4

14

80JMZ22

5.5

980

620

150

340

160

380

320

320

210

132

305

160

250

190

150

160

130

4

14

4

17.5

4

14

80JMZ30

7.5

980

620

150

340

160

380

320

320

210

132

315

160

255

190

150

160

130

4

14

4

17.5

4

14

100JMZ22

11



























210

170

190

150

4

18

4

17.5

4

17.5

100JMZ30

15



























210

170

190

150

4

18

4

17.5

4

17.5

150JMZ22

15



























265

225

240

200

4

18

8

17.5

8

17.5

150JMZ30

22



























265

225

240

200

4

18

8

17.5

8

17.5

200JMZ22

18.5















































200JMZ30

30

















































不锈钢自吸泵使用说明

1、本单位泵出厂时一般都已配好三相电机,用户接上380V电源,转向正确,便可使用。(如需配单相电机,应在订购时说明了,单相电机只能接220V电源使用)。

2、泵第一次使用前必须从排气罗塞处把泵体注满溶液。旋紧罗丝,再按转向标志,启动电机,按吸程高低不同一般需要2~4分钟,自动排完空气,输送液体,下次启动则不需收灌。长期不用的泵启动时,应先打开加水罗丝,检查泵体是否存在液体,如不足请补满。

3、严禁泵体内无液体,启动电机,以防机械密封磨擦,发热烧坏。

4、泵起动前,应用于旋转联轴器,检查是否旋转灵活,如果阻力大,应查明原因,处理后才可合闸启动。

5、运转后,观察密封部位是否有泄漏,如有轻微泄漏,可让其跑合10~20分钟,等动静环端面磨合均匀后一般可解决,否则应拆开逐项检查,重新安装。

6、输送酸类浓浆,停车后应用清水冲洗,以减少积存酸、碱液体对泵和管道的腐蚀,尤其可以避免介质沉淀在密封动静环上,造成下次起动时咬静环。

7、泵的主轴和转动部件应保持清洁,轴承体内每年要补充2~3次黄油,数量以加满黄油室的40%为宜。

8、泵上配套的电机,请注意防潮、防腐蚀、更换电机时,新电机的容量和转速必须与原来的一致。

不锈钢自吸泵安装于拆修

(一)新泵的安装:

1、泵可按“泵外形安装尺寸表”进行打基础和确定底脚螺栓位置。但是好等泵运到现场后按底座尺寸进行施工。

2、泵装于基础上,可用垫铁调整机组水平,用水平仪检查泵和电机轴的水平,要重新检查和调整泵轴心和电机轴心的同度度,用刀口平尺和塞尺检查泵和联轴器外圆、上、下、左、右的差数均不得超过0.15毫米。两联轴器端面间隙偏差不超过0.2毫米。

3、不应用泵承受管路重量,管路重量应有管路支撑设备承受。

4、按装结束应用手转动联轴器看是否轻松灵活,有无卡滞现象。

(二)泵的拆装:

1、拧下轴承体与泵体连接的四个螺丝,同时将机械密封和泵盖松开。

2、拧开叶轮螺(右旋)取下叶轮、键和泵盖,再将机械密封从泵盖中取下。

3、用拉子拉下联轴器后拆下键,轴承端盖,后将轴和轴承拆开。

4、泵的装配顺序按上述相反进行。

5、自吸泵的进口束节重装时,请注意阻水阀应向正面,以便与阻水阀正面贴合保证自吸效果(见图)。


(三)机械密封的安装:

1、更换机械密封时,应注意规格,型号都要与原来的相符。

2、在安装机械密封过程中,应保持清洁,不许敲打密封原件,以防损伤和破坏。

3、安装大小密封圈和动静环时轴表面应涂上一层清洁的机油和透明油。

4、将静环和大胶圈装入泵盖,然后一起装上轴上(注意:动环销必须对准叶轮的传动孔)。

5、将弹簧座、弹簧、推环组成一体、以弹簧座端面为作力点,将其推上主轴,其推力以弹簧压缩2-4mm后在轴上滑动为宜。如弹簧尚未压缩,即可滑动,则表示动环与主轴配合偏松,摩擦偏小,如弹簧压缩6mm以上,动环和密封圈仍不能在轴上滑动,则说明其配合偏紧,应以检查机械密封是否与原来的相符合。

不锈钢自吸泵故障与排除

故障

产生原因

排除方法

不出液

1泵内没有灌注满启动液

2吸入管、压出管或泵的流产堵塞

3吸入管路漏气

4吸上高度超过允许范围

5使用扬程超过了设计扬程

6输送热地、发挥性介质

7转向反了

8机械密封漏气

1重新灌满液体,第二次启动则不必灌液

2清除杂物

3检修和更换吸入管路

4按允许吸上高度重新安装泵

5重新选泵

6降低吸程或采用取倒灌安装

7纠正转向

8检修或更换机械密封

自吸时间长

1液体温度过高

2吸入管道过长

3进口管道有Ω型弯曲

4出口淹没在液体中

1液体温度降至40度以下

2尽量缩短管道

3去除所有Ω型管道

4使出口与大气相通

流量不够

1吸入管浸泡的深度不够

2吸入管路太细或有杂物堵塞

3叶轮严重磨损或严重腐蚀

4密封环严重磨损后腐蚀

5叶轮与泵盖间隙太长

1增加吸入管的浸入深度

2换合适管路,清除杂物

3换新叶轮

4换新密封环

5减少间隙

扬程不够

1叶轮腐蚀严重

2电机配错

3叶轮与泵盖间隙太长

1换新叶轮

2更换电机

3减少间隙

轴承过热

1润滑油不够或太多

2泵轴与电机轴不同心

3轴承损坏

4轴承质量不符

1润滑油应上密封腔的30-40%

2调整使泵轴与电机轴同心

3更换新轴

4降低噪音轴承

振动严重

1泵轴电机轴不同心

2泵轴弯曲

1调整使泵轴与电机轴同心

2重新换轴

密封泄漏

1弹簧压力不足

2动环或静环端腐蚀、磨损或划伤

3动环密封圈腐蚀变形

4异物或介质结晶影响了动环的主向移动

1调整弹簧压缩量或换弹簧

2修复或更换动环或静环

3重新换动环密封圈

4去除异物或介质的结晶

电机过热

1液体比重大或温度太高

2机械密封弹簧调的太紧

3电压过低

4装配质量差,有些零件磨擦或电机与泵轴的不同心

1加大电机

2重新调整弹簧压缩量

3提高电压

4检查装配质量,排除装配故障
