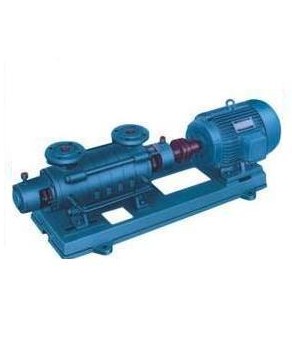

GC系列多级锅炉给水泵

GC多级泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。

全国咨询热线:

0577-67983721

立即采购

  • 产品详细

二、GC系列多级锅炉给水泵适用范围:




      GC多级泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。





三、GC系列多级锅炉给水泵产品简介:


      GC多级泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体之用。GC多级泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。



四、GC系列多级锅炉给水泵产品特点:




      1、水力模型先进,效率高,性能范围广。
      2、多级泵运行平稳,噪音低。
      3、轴封采用软填料密封,安全可靠、结构简单,维修方便快捷。





五、GC系列多级锅炉给水泵技术参数:




     流量:5-55m3/h;
     扬程:46-301m;
     功率:3-75KW;
     转速:2950r/min;
     口径:φ40-φ100;
     温度范围:≤110℃;
     工作压力:≤2.7Mpa。






六、GC系列多级锅炉给水泵结构说明




       1.GC型水泵为多级分段式,1.5GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响很大, 尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有偏差即将使水泵的流量减少,扬程降低,效率差,故在检修后装配时务必注意,若有偏差必须调整。


       2.GC型水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、,衡盘、尾盖进水段、中段、出水段盖均为铸铁制成,共同形成泵的工作室。


       3.叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必须存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。


       4.轴为优质碳素钢制成,中间装有叶轮,用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件,与电机直接联接。从转动方向看时,泵轴为顺时针方向旋转。


       5.密封环为铸鉄制成,防止水泵中高压水漏回进水部分,分别固定在进水段与中段之中,为易损件,磨损后可用备件更换。


       6.平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衡装置。平衡盘为耐磨铸铁制成,装在轴上,位于出7段与尾盖之间,平衡轴向力。轴套为铸铁制成,位于两填料室处,作固定叶轮和保护泵轴之用。为易损件,磨损后可用备件更换。


       7.轴承是用单列向心球轴承,采用钙基黄油润滑。填料起密封作用,防止空气进入和大量液体漏出。


       8.填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可压的太紧,也不可太松,以液体能一滴一滴地渗出为准。如果填料太紧,轴套容易发热同时耗费功率。填料太松,由于液体流失要降低水泵效率。
