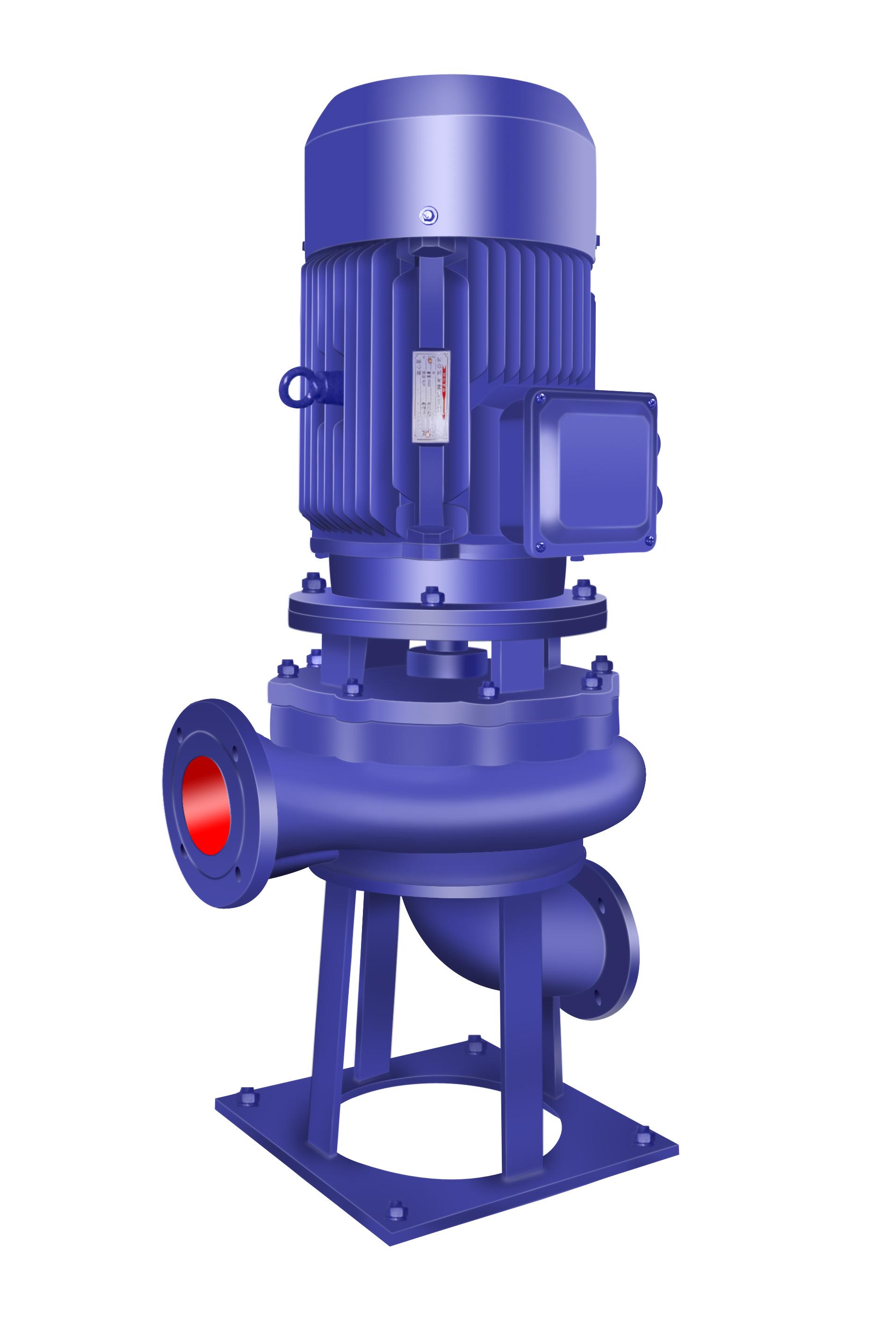

LW型无堵塞立式排污泵
LW立式无阻塞排污泵由于采用独特的单(双)通道叶轮,排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒,动密封采用两组特殊材料的硬质合金机械密封装置,材质为铸铁和不锈钢。
全国咨询热线:
0577-67983721
- 产品详细
LW型立式无堵塞排污泵产品概述
LW立式无堵塞排污泵是引进国外先进技术,通过吸收、转化研制而成,各项性能指标均达到国家标准同类产品水平。由于采用独特的单(双)通道叶轮,排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒,动密封采用两组特殊材料的硬质合金机械密封装置,材质为铸铁和不锈钢。
LW立式无堵塞排污泵为单吸蜗壳式泵,泵内装有无堵塞防缠绕型单(双)大流道叶轮,具有很好的通过能力。该系列泵具有两种结构形式,一是电机与泵直接同轴,二是采用联轴器联接,电机采用标准立式电机。其结构图如下,每种结构形式具有两种底座连接形式,一是进口水平吸入,具有转角功能,可根据使用要求,进出口安放成0°、90°、180°、270°,便于管路连接,二是进口轴向吸入,便于立式安装。
LW型立式无堵塞排污泵型号意义
LW型立式无堵塞排污泵产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、节能效果显著,检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;
LW型立式无阻塞排污泵结构图
序号 |
部件名称 |
序号 |
部件名称 |
|
1 |
底座 |
5 |
电机 |
|
2 |
泵体 |
6 |
主轴 |
|
3 |
叶轮 |
7 |
机械密封 |
|
4 |
油室 |
8 |
叶轮螺母 |
LW型立式无堵塞排污泵产品用途
LW型 立式排污泵|不锈钢立式排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
LW型立式排污泵性能参数
型 号 |
口 径 mm |
流 量 m3/h |
扬 程 m |
功 率 kw |
转 速 r/min |
效 率 % |
25LW8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
32LW12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
40LW15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
40LW15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
50LW20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
50LW10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
50LW20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
50LW15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
50LW18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
50LW25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
50LW20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
65LW25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
65LW37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
65LW25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
65LW30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
65LW35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
65LW35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
80LW40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
80LW43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
80LW40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
80LW65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
100LW80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
100LW110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
100LW100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
100LW85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
100LW100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
100LW100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
100LW100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
125LW130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
120LW130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
150LW145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
150LW180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
150LW180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
150LW180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
150LW130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
150LW180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
150LW200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
200LW300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
200LW250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
200LW400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
200LW400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
200LW250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
200LW300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
200LW250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
200LW350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
200LW400-30-55 |
200 |
400 |
30 |
55 |
1480 |
70 |
250LW600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
250LW600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
250LW600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
250LW600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
250LW600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
300LW800-12-45 |
300 |
800 |
12 |
45 |
980 |
76 |
300LW500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
300LW800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
300LW600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
300LW800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
300LW950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
300LW1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
350LW1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
350LW1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
350LW1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
350LW1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
350LW1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
400LW1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
400LW2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
400LW1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
400LW1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
400LW1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
400LW1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
500LW2500-10-110 |
500 |
2500 |
10 |
110 |
740 |
82 |
500LW2600-15-160 |
500 |
2600 |
15 |
160 |
740 |
83 |
500LW2400-22-220 |
500 |
2400 |
22 |
220 |
740 |
84 |
500LW2600-24-250 |
500 |
2600 |
24 |
250 |
740 |
82 |
