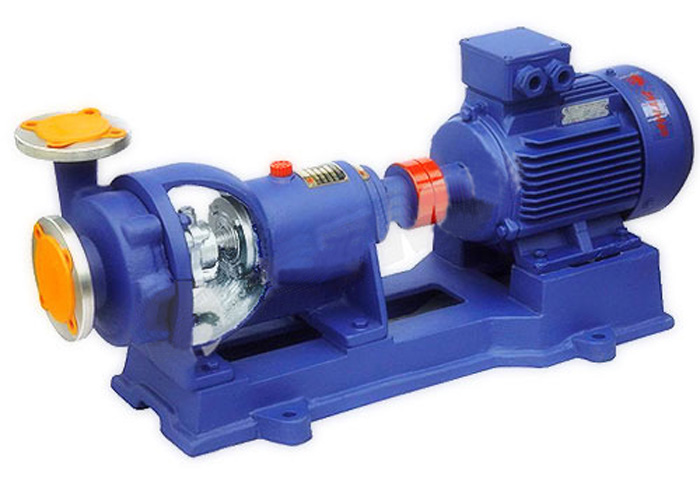

FB、AFB型耐腐蚀离心泵

FB、AFB型化工泵是单级单吸悬臂式耐腐蚀离心泵,本公司汲取90年代各类泵的特点,采用先进水力模型,新颖结构与高强度组合式单双端面机械密封,具有高效节能、结构紧凑、性能稳定、使用可靠等优点。

全国咨询热线:

0577-67983721

立即采购

  • 产品详细

 【FB、AFB型不锈钢耐腐蚀离心泵】产品简介:

FB、AFB型化工泵是单级单吸悬臂式耐腐蚀离心泵,本公司汲取90年代各类泵的特点,采用先进水力模型,新颖结构与高强度组合式单双端面机械密封,具有高效节能、结构紧凑、性能稳定、使用可靠等优点。
化工泵适用输送不含固体颗粒,有腐蚀性液体。被输送介质温度为-40℃~105℃,采用双端面密封冷装置可输送介质温度为300℃以下的高温介质。广泛用于石油、化工、冶金、合成纤维、制药、食品、酿造、环保、废水处理等工业部门,也可供工矿企业及城市供水、排水之用。
本司化工泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

化工泵技术参数:
流量:3.6~200m3/h;
扬程:15~64m;
转速:2900r/min;
功率:0.75~55KW;
进口直径:25~150mm;
高工作压力:2.0Mpa。

FB型不锈钢耐腐蚀泵适用于不含有固体颗粒介质,介质温度为-20℃~120℃,进口压力不大于2kg/cm2。
AFB型不锈钢耐腐蚀离心泵是在FB型耐腐蚀泵的基础上改进设计的,均采用新型的付叶轮动力轴封装置,采用先进水力模型,新颖结构与高强度组合式双端面机械密封,具有高次节能、结构紧凑、性能稳定、使用可靠等优点。属单级单吸悬臂式耐腐蚀离心泵。该泵与输送介质接触的过流部份零件,均采用1Cr18Ni9Ti材料制造。用于输送不含固体颗粒,有腐蚀性液体,被输送介质温度为-20℃~120℃,泵进口压力不大于2kg/cm2。采用双端面密封冷却装置可输送300℃左右的高温介质。

【FB、AFB型不锈钢耐腐蚀离心泵】型号意义:

【FB、AFB型不锈钢耐腐蚀离心泵】技术参数:

流量:3.6~200m3/h;
扬程:15~64m;
转速:2900r/min;
功率:0.75~55KW;
进口直径:25~150mm;
高工作压力:2.0Mpa。

【FB、AFB型不锈钢耐腐蚀离心泵】产品用途:

FB、AFB型不锈钢耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。该类产品采用双端面机械密封,为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。具有性能稳定可靠、密封性能好,造型美观,使用检修方便等优点。

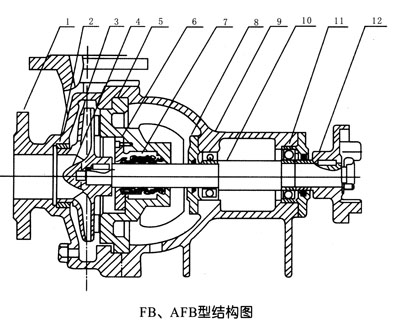

【FB、AFB型不锈钢耐腐蚀离心泵】结构图:

1

泵壳

2

密封环

3

叶轮

4

叶轮螺母

5

泵盖

6

密封盖

7

机械密封

8

轴承盖

9

轴承体

10

泵轴

11

轴承

12

联轴节

泵的旋转方向:自吸入口向电机端看为顺针方向旋转。
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用付叶轮减压和双端面机械密封新结构,密封腔充填优质钙脂润滑脂,并配有油杯。

【FB、AFB型不锈钢耐腐蚀离心泵】性能参数:

型号

流量
m3/h

扬程
m

配用电机
KW

转速
r/min

效率η
%

轴功率
KW

汽蚀余量
m

25FB-16

3.6

16

0.75

2900

33

0.48

4.0

25FB-25

25

1.5

30

0.82

4.0

25FB-40

40

2.2

23

1.71

4.0

40FB-16

7.2

16

1.5

2900

44

0.71

4.0

40FB-20

20

1.5

42

0.93

4.0

40FB25

25

2.2

39

1.26

4.0

40FB-40

40

3

32

2.45

4.0

40FB-63

63

7.5

27

5.42

4.0

50FB-16

14.4

16

2.2

2900

56

1.09

3.5

50FB-25

25

4

52

1.83

3.5

50FB-40

40

5.5

46

3.32

3.5

50FB-63

63

11

39

6.16

3.5

65FB-25

28.8

25

5.5

2900

62

3.16

3.5

65FB-30

30

7.5

60.5

3.89

3.5

65FB-40

40

11

57.5

5.46

3.5

65FB-64

64

15

52.5

9.57

3.5

80FB-15

54.4

15

5.5

2900

69

3.2

3.0

80FB-24

24

7.5

68

5.19

3.0

80FB-38

38

15

66.5

8.41

3.0

80FB-60

60

22

62.8

14.06

3.0

80FB-97

97

37

57

22.2

3.0

100FB-23

100.8

23

15

2900

73

8.65

3.0

100FB-37

37

22

73

13.9

3.0

100FB-57

57

37

70.5

22.2

3.0

150FB-22

190.8

22

22

2900

77

14.8

2.5

150FB-35

35

37

76

23.9

2.5

150FB-56

56

55

76

38.3

2.5
