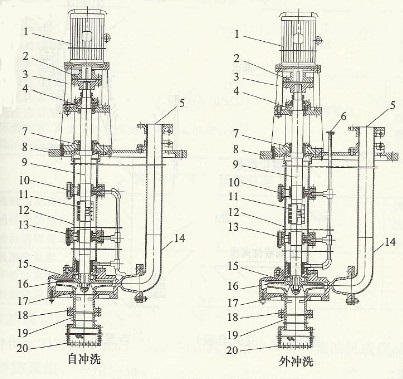

长轴液下泵结构

1-电机；2-联轴器；3-电机座；4-轴承；5-出口半法兰；6-外冲洗管头；7-机械密封；8地板；9-轴；10-中间轴承支架；11-接轴套筒；12-支承管；13滚动轴承；14-出液管；15-泵体；16-叶轮；17-密封环；18-泵盖；19吸管；20入口滤网

长轴液下泵冲洗方式

  引入清洁的液体冲洗滑动轴承，可以保证泵的安全运转。对于不同介质，可以选择不同的冲洗方式。长轴液下泵的结构剖面图如上。

自冲洗：当泵送介质为清洁介质时，采用自冲洗方式，从泵出口法兰引一管路，使冲洗润滑各个滑动轴承，润滑轴承，带走摩擦产生的热量，起到降温的作用。

外冲洗：当泵送介质为内含较小颗粒介质时，从外界接一管路，引入清洁的冲洗液冲洗润滑各个轴承，带走摩擦产生的热量，起到降温的作用。同时避免固体颗粒计入摩擦副中。在污水处理系统中，外冲洗方式较为常见。
