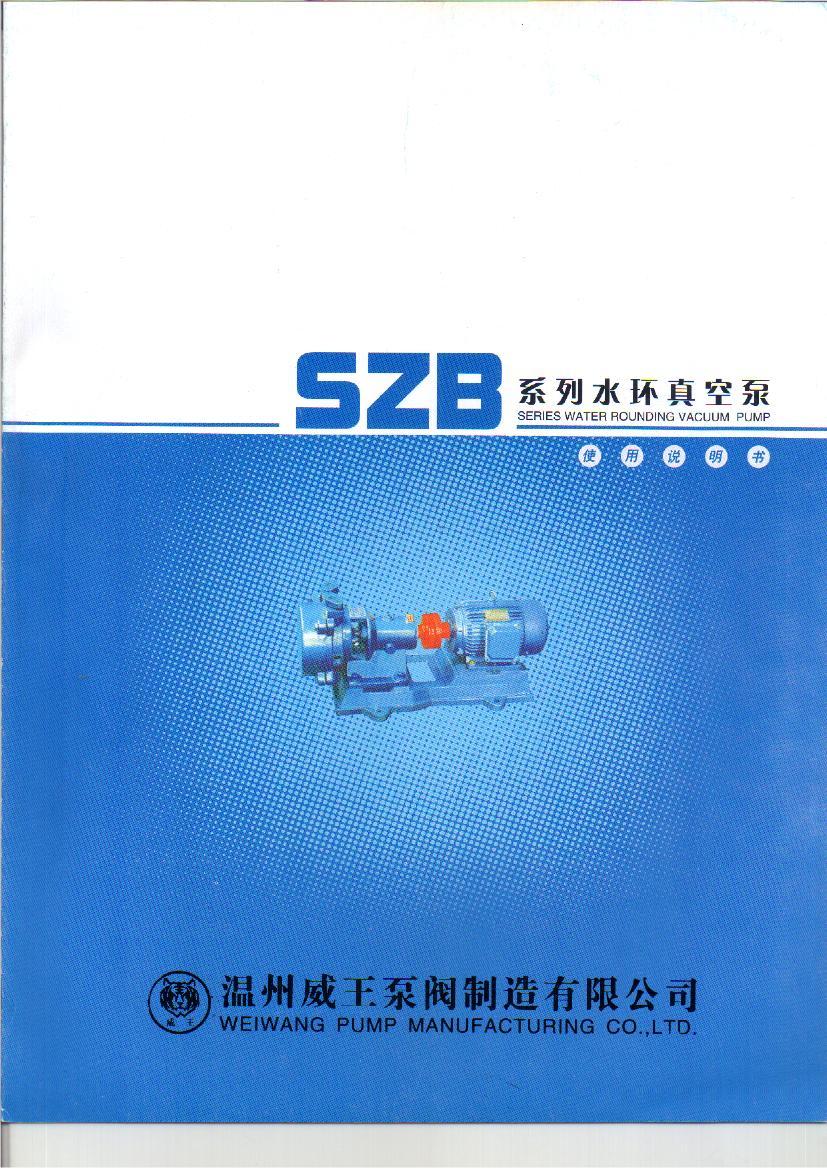

一、SZB型水环式真空泵的产品概况：

　　SZB型悬臂水环式真空泵适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体高真空度可达85%，特别适合于大型水泵引水用。
　　SZB型水环式真空泵目前制造的本型号泵有：SZB-4、 SZB-8。其中4（8）表示当水银柱高为520毫米时的气量（升/秒）。

二、SZB型水环式真空泵的结构说明：

　　SZB型水环式真空泵结构如图一所示、工作室由泵体（2）、泵盖（1）构成，上有进排气口（详见图三），下有放水螺塞（15）（见图三），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）（见图三）为补充水环消耗用水。 由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架（（6）内的两个滚珠轴承（17）上，右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。
