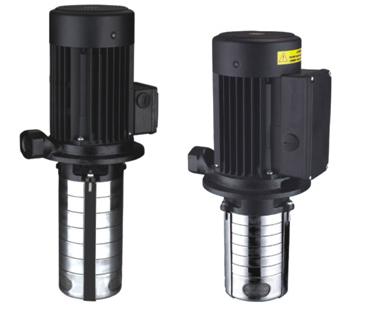

多级立式液下泵,车床冷却泵,机床泵,冷却剂泵,机床油泵结构图

浏览次数：2963次发表时间：2013/4/9 22:28:40

QLY系列立式多级液下泵采用硬质合金机械密封和轴承，叶轮用不锈钢板材冲压、焊接成形，具有体积小，重量轻，振动小，噪音低，使用寿命长，占地面积小，外形美观等优点。
产品用途
    QLY系列立式多级液下泵除适用于各类机床冷却及冲洗外，还广泛用于医药化工、实验室装置及冷却液、冷凝液的输送和循环。
工作条件
  流量：Q=0.3-24m3/h
  扬程：H=6.8-252m
  介质温度：-10-90℃
  电源：50Hz，380V
型号意义
 QLY（N）4-48/6
QLY ：立式多级液下泵
（N）：全不锈钢
4 ：额定流量4m3/h
48 ：额定扬程48m
6 ：级数6

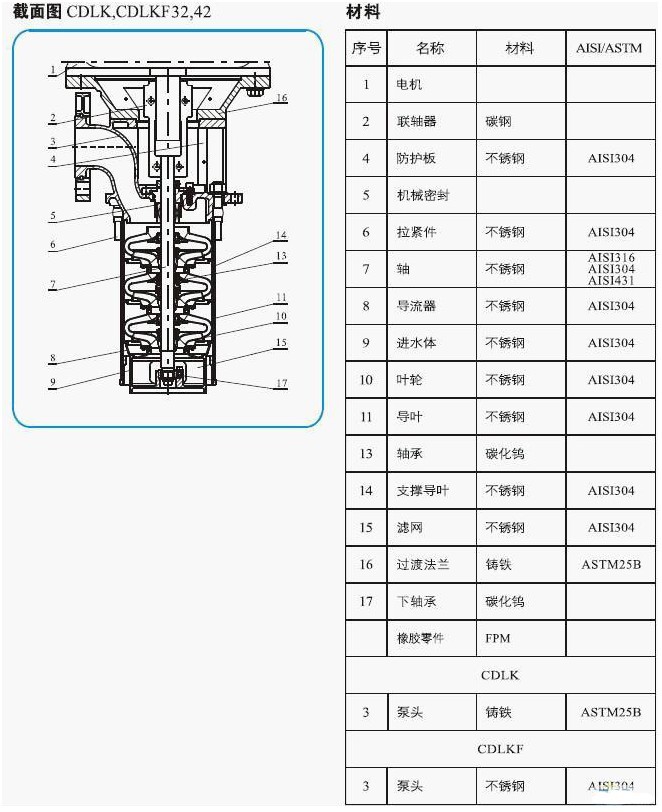

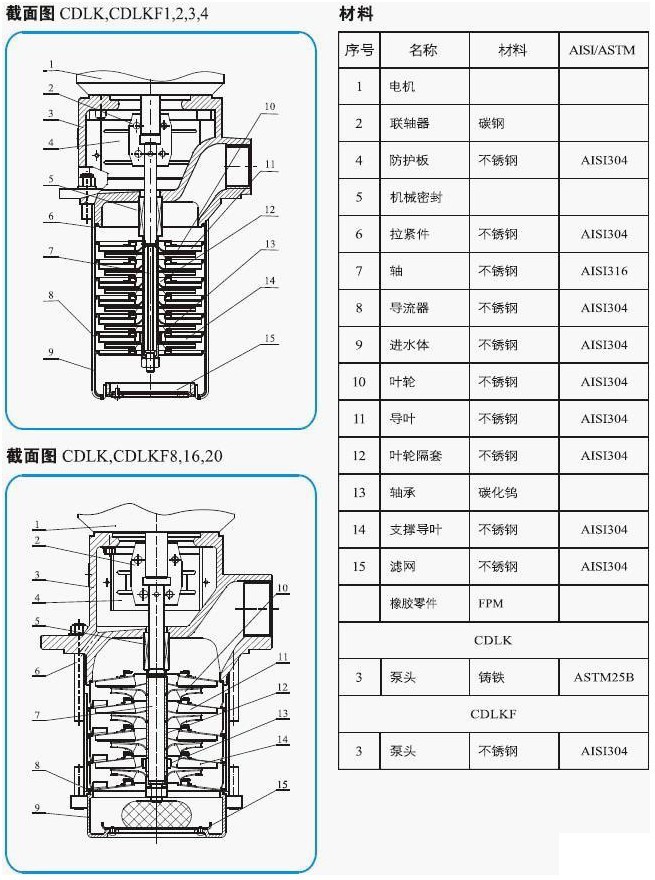

结构图:

性能参数:

型号规格
级数
流量Q
扬程H
转速n
电机功率
n
m3/h
l/s
m
r/min
kW
QLY0.6
1
0.3
0.08
8.5
2900
0.37
0.6
0.16
8
0.8
0.22
7.3
2
0.3
0.08
17
0.55
0.6
0.16
16
0.8
0.22
14.6
3
0.3
0.08
25.5
0.55
0.6
0.16
24
0.8
0.22
21.9
4
0.3
0.08
34
0.55
0.6
0.16
32
0.8
0.22
29.2
5
0.3
0.08
42.5
0.55
0.6
0.16
40
0.8
0.22
36.5
6
0.3
0.08
51
0.75
0.6
0.16
48
0.8
0.22
43.8
7
0.3
0.08
59.5
0.75
0.6
0.16
56
0.8
0.22
51.1
8
0.3
0.08
68
0.75
0.6
0.16
64
0.8
0.22
58.4
9
0.3
0.08
76.5
1.1
0.6
0.16
72
0.8
0.22
65.7
10
0.3
0.08
85
1.1
0.6
0.16
80
0.8
0.22
73
11
0.3
0.08
93.5
1.1
0.6
0.16
88
0.8
0.22
80.3
12
0.3
0.08
102
1.1
0.6
0.16
96
0.8
0.22
87.6
13
0.3
0.08
110.5
2900
1.1
0.6
0.16
104
0.8
0.22
94.9
14
0.3
0.08
119
1.5
0.6
0.16
112
0.8
0.22
102.2
15
0.3
0.08
127.5
1.5
0.6
0.16
120
0.8
0.22
109.5
16
0.3
0.08
136
1.5
0.6
0.16
128
0.8
0.22
116.8
17
0.3
0.08
144.5
1.5
0.6
0.16
136
0.8
0.22
124.1
18
0.3
0.08
153
1.5
0.6
0.16
144
0.8
0.22
131.4
19
0.3
0.08
161.5
2.2
0.6
0.16
152
0.8
0.22
138.7
20
0.3
0.08
170
2.2
0.6
0.16
160
0.8
0.22
146
21
0.3
0.08
178.5
2.2
0.6
0.16
168
0.8
0.22
153.3
22
0.3
0.08
187
2.2
0.6
0.16
176
0.8
0.22
160.6
QLY(-N) 2
1
1
0.28
9
2900
0.37
2
0.56
8.5
2.4
0.67
8
2
1
0.28
18
0.55
2
0.56
17
2.4
0.67
16
3
1
0.28
27
0.75
2
0.56
25.5
2.4
0.67
24
4
1
0.28
36
1.1
2
0.56
34
2.4
0.67
32
5
1
0.28
45
1.1
2
0.56
42.5
2.4
0.67
40
6
1
0.28
54
1.5
2
0.56
51
2.4
0.67
48
7
1
0.28
63
1.5
2
0.56
59.5
2.4
0.67
56
8
1
0.28
72
1.5
2
0.56
68
2.4
0.67
64
9
1
0.28
81
1.5
2
0.56
76.5
2.4
0.67
72
10
1
0.28
90
1.5
2
0.56
85
2.4
0.67
80
11
1
0.28
99
1.5
2
0.56
93.5
2.4
0.67
88
12
1
0.28
108
2.2
2
0.56
102
2.4
0.67
96
13
1
0.28
117
2.2
2
0.56
110.5
2.4
0.67
104
14
1
0.28
126
2.2
2
0.56
119
2.4
0.67
112
15
1
0.28
135
2.2
2
0.56
127.5
2.4
0.67
120
16
1
0.28
144
2.2
2
0.56
136
2.4
0.67
128
17
1
0.28
153
3
2
0.56
144.5
2.4
0.67
136
18
1
0.28
162
3
2
0.56
153
2.4
0.67
144
19
1
0.28
171
3
2
0.56
161.5
2.4
0.67
152
20
1
0.28
180
3
2
0.56
170
2.4
0.67
160
21
1
0.28
189
3
2
0.56
178.5
2.4
0.67
168
22
1
0.28
198
3
2
0.56
187
2.4
0.67
176
QLY(-N) 4
1
3
0.83
8.5
2900
0.55
4
1.11
8
4.8
1.33
7.5
2
3
0.83
17
0.75
4
1.11
16
4.8
1.33
15
3
3
0.83
25.5
0.75
4
1.11
24
4.8
1.33
22.5
4
3
0.83
34
1.1
4
1.11
32
4.8
1.33
30
5
3
0.83
42.5
1.1
4
1.11
40
4.8
1.33
37.5
6
3
0.83
51
1.5
4
1.11
48
4.8
1.33
45
7
3
0.83
59.5
1.5
4
1.11
56
4.8
1.33
52.5
8
3
0.83
68
1.5
4
1.11
64
4.8
1.33
60
9
3
0.83
76.5
2.2
4
1.11
72
4.8
1.33
67.5
10
3
0.83
85
2.2
4
1.11
80
4.8
1.33
75
11
3
0.83
93.5
2.2
4
1.11
88
4.8
1.33
82.5
12
3
0.83
102
2.2
4
1.11
96
4.8
1.33
90
13
3
0.83
110
3
4
1.11
104
4.8
1.33
97
14
3
0.83
119
3
4
1.11
112
4.8
1.33
105
15
3
0.83
127
3
4
1.11
120
4.8
1.33
112
16
3
0.83
136
3
4
1.11
128
4.8
1.33
120
17
3
0.83
144
3
4
1.11
136
4.8
1.33
127
18
3
0.83
153
4
4
1.11
144
4.8
1.33
135
19
3
0.83
161
4
4
1.11
152
4.8
1.33
142
20
3
0.83
170
4
4
1.11
160
4.8
1.33
150
21
3
0.83
178
4
4
1.11
168
4.8
1.33
157
22
3
0.83
187
4
4
1.11
176
4.8
1.33
165
QLY(-N)8
1
6
1.67
9
2900
0.75
8
2.22
8
10
2.78
6.8
2
6
1.67
18
1.1
8
2.22
16
10
2.78
13.6
3
6
1.67
27
1.5
8
2.22
24
10
2.78
20.4
4
6
1.67
36
2.2
8
2.22
32
10
2.78
27.2
5
6
1.67
45
2.2
8
2.22
40
10
2.78
34
6
6
1.67
54
2.2
8
2.22
48
10
2.78
40.8
7
6
1.67
63
2.2
8
2.22
56
10
2.78
47.6
8
6
1.67
72
3
8
2.22
64
10
2.78
54.4
9
6
1.67
81
3
8
2.22
72
10
2.78
61.2
10
6
1.67
90
4
8
2.22
80
10
2.78
68
11
6
1.67
99
4
8
2.22
88
10
2.78
74.8
12
6
1.67
108
4
8
2.22
96
10
2.78
81.6
13
6
1.67
117
5.5
8
2.22
104
10
2.78
88.4
14
6
1.67
126
5.5
8
2.22
112
10
2.78
95.2
15
6
1.67
135
5.5
8
2.22
120
10
2.78
102
16
6
1.67
144
5.5
8
2.22
128
10
2.78
109
17
6
1.67
153
5.5
8
2.22
136
10
2.78
115
18
6
1.67
162
7.5
8
2.22
144
10
2.78
122
19
6
1.67
171
7.5
8
2.22
152
10
2.78
129
20
6
1.67
180
7.5
8
2.22
160
10
2.78
136
21
6
1.67
189
7.5
8
2.22
168
10
2.78
143
22
6
1.67
198
7.5
8
2.22
176
10
2.78
150
QLY(-N)10
1
8
2.22
12
2900
1.5
10
2.78
11
12.5
3.47
9.5
2
8
2.22
24
2.2
10
2.78
22
12.5
3.47
19
3
8
2.22
36
3
10
2.78
33
12.5
3.47
28.5
4
8
2.22
48
4
10
2.78
44
12.5
3.47
38
5
8
2.22
60
5.5
10
2.78
55
12.5
3.47
47.5
6
8
2.22
72
7.5
10
2.78
66
12.5
3.47
57
7
8
2.22
84
7.5
10
2.78
77
12.5
3.47
66.5
8
8
2.22
96
11
10
2.78
88
12.5
3.47
76
9
8
2.22
108
11
10
2.78
99
12.5
3.47
85.5
10
8
2.22
120
11
10
2.78
110
12.5
3.47
95
11
8
2.22
132
11
10
2.78
121
12.5
3.47
104.5
12
8
2.22
144
15
10
2.78
132
12.5
3.47
114
13
8
2.22
156
15
10
2.78
143
12.5
3.47
123.5
QLY(-N)12.5
1
9
2.5
16
2950
1.5
12.5
3.47
15
16
4.44
13.5
2
9
2.5
32
2.2
12.5
3.47
30
16
4.44
27
3
9
2.5
48
3
12.5
3.47
45
16
4.44
40
4
9
2.5
64
4
12.5
3.47
60
16
4.44
54
5
9
2.5
80
5.5
12.5
3.47
75
16
4.44
67
6
9
2.5
96
7.5
12.5
3.47
90
16
4.44
80
7
9
2.5
112
7.5
12.5
3.47
105
16
4.44
94
8
9
2.5
128
11
12.5
3.47
120
16
4.44
107
9
9
2.5
144
11
12.5
3.47
135
16
4.44
121
10
9
2.5
160
11
12.5
3.47
150
16
4.44
134
11
9
2.5
176
11
12.5
3.47
165
16
4.44
147
12
9
2.5
192
15
12.5
3.47
180
16
4.44
161
13
9
2.5
208
15
12.5
3.47
195
16
4.44
174
14
9
2.5
224
15
12.5
3.47
210
16
4.44
187
QLY(-N)18
1
12
3.33
18
2950
2.2
18
5
16
24
6.67
13
2
12
3.33
36
3
18
5
32
24
6.67
26
3
12
3.33
54
5.5
18
5
48
24
6.67
39
4
12
3.33
72
7.5
18
5
64
24
6.67
52
5
12
3.33
90
7.5
18
5
80
24
6.67
65
6
12
3.33
108
11
18
5
96
24
6.67
78
7
12
3.33
126
11
18
5
112
24
6.67
91
8
12
3.33
144
15
18
5
128
24
6.67
104
9
12
3.33
162
15
18
5
144
24
6.67
117
10
12
3.33
180
18.5
18
5
160
24
6.67
130
11
12
3.33
198
18.5
18
5
176
24
6.67
143
12
12
3.33
216
18.5
18
5
192
24
6.67
156
13
12
3.33
234
22
18
5
208
24
6.67
169
14
12
3.33
252
22
18
5
224
24
6.67
182

上一篇: 管道泵在使用过程中必需注意

下一篇： 齿轮泵停机的原因分析

快捷导航QUICK NAVIGATION

关于我们 泵阀产品 泵阀资讯 泵阀知识 泵阀展会 成功案例 联系我们

全国服务热线

0577-67983721

地址：浙江省永嘉县瓯北镇五星工业区

联系人：营销部

电话：0577-67983721

传真：0577-67995211

邮箱：895379215@qq.com

网站地图 后台登陆

温州威王泵阀制造有限公司 版权所有   备案号：浙ICP备11057061号-1

关注官方微信
公众平台

友情链接Link

扫描二维码关注官方微信公众号

扫描二维码关注官方微信公众号

  • 座机：
    0577-67983721
    0577-67316221
    0577-67316211

  • 扫一扫,关注我们
