FYS耐酸耐碱氟塑料液下泵结构图及材料说明
浏览次数:1872次发表时间:2013/3/29 15:25:58
一、概述:
FYS系列耐腐耐磨液下泵过流部件均采用超高分子量聚乙烯工程塑料制成,既具有优异的耐腐性,又具有非常好的耐磨性和优良的抗冲击性。在输送磷酸、混酸、氢氟酸、氟硅酸、电解液、石灰水、污水等含颗粒的腐蚀性液体方面显示了优良的性能。 FYS液下泵适用于输送含有大量颗粒的腐蚀性料浆(料浆的重量浓度<20%,固体颗粒直径<0.5mm。液下泵的适用温度为90℃以下,在介质和工况相同的条件下可替代价格昂贵的特种不锈钢和氟塑料液下泵。
二、设计特点:
过流部件采用性能优异的超高分子量聚乙烯(UHMW-PE)整体模压而成,该材质被称为国际上新颖的泵用耐腐耐磨工程塑料,特出的优点是:在所有工程塑料中,它具有优异的耐磨性、耐冲击性、抗蠕变性,同时还具有极好的耐腐蚀性能,适用于输送-20℃-90℃范围内的酸性碱性料浆和酸性碱性清液.
该系列泵批量生产多年来,经300多家用户,1000多个岗位的使用,其耐温性、防腐性、机械稳定性、耐磨性以及运行费用的经济性都得到了用户的认可,因此该产品是一个性能稳定性的、技术成熟的、用户欢迎的、定型的防腐型泵类产品,是稀贵金属泵的理想替代产品。
(一)、有色金属湿法冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼中的各种酸液、碱液、腐蚀性矿浆、电解液、废酸、污水等介质的输送。
(二、硫酸磷肥业:稀酸、母液、含硅胶的氟硅酸、磷酸料浆等介质的输送。
(三)、水处理环保业:可输送各种带杂质的污水。
(四)、农药、染料、精细化工业:可输送含溶剂的酸、碱液体、混合酸,还可输送含溶济的料浆及含溶剂的酸、碱性料浆。
特别说明:用户如在腐蚀性方面有特殊要求,本系列泵的泵体、叶轮等可根据用户的需要用聚偏氟乙丙稀(F2)或聚丙稀(pp)等材料制作。

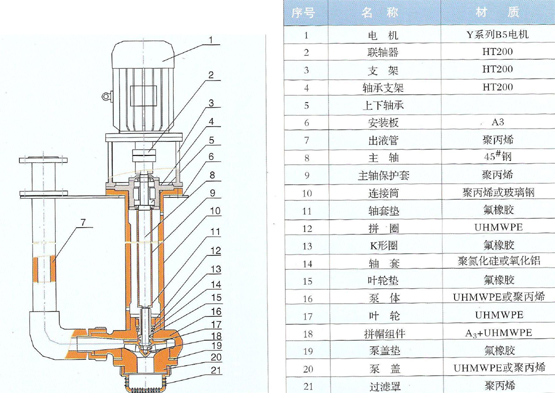

三、结构与材料图:
三、性能参数表:
规格型号
进出口
流量
流量范围
扬程
扬程范围
电机功率
液下深度mm
比重<1.2
比重>1.2
25FYS-12
25×20
5
2~7
12
15~5
1.1
1.5
500
1000
1500
2000
2500
32FYS-15
32×25
10
5~15
15
20~5
1.5
2.2
50FYS-30
50×40
20
10~30
30
32~15
3
4
65FYS-50
65×65
30
20~70
50
60~28
15
18.5
80FYS-35
80×65
40
25~70
35
36~16
11
15
100FYS-38
100×80
60
30~100
38
41~20
18.5
22
100FYS-40
100×80
100
50~130
40
42~24
30
30
150FYS-40
150×125
150
100~250
40
42~23
45
55
150FYS-26
150×125
220
150~300
26
35~10
30
37
